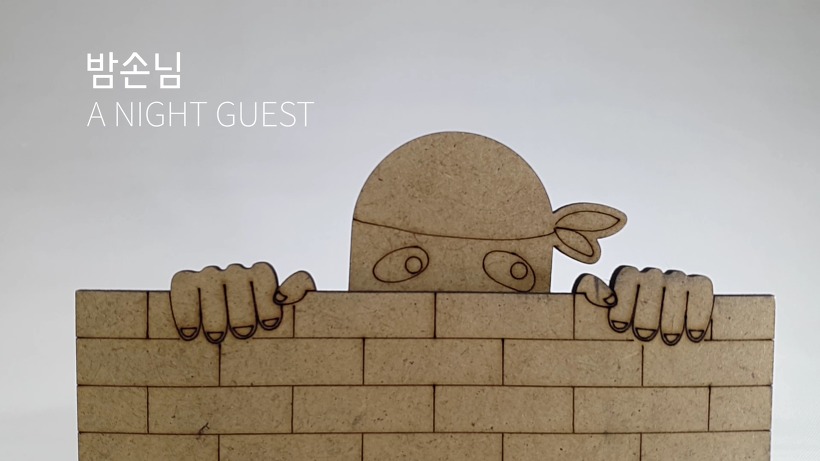

    오토마타 키트 - <밤 손님> 레이저커팅 도면

    a_night_guest_for_book.ai
    0.23MB
    a_night_guest_for_book.dxf
    0.62MB



    캠 메커니즘을 활용한 오토마타 키트 레이저커터 도면 1종을 공유합니다.
    ai, dxf 두 가지 파일 포맷으로 공유합니다. 내용은 같습니다.


    ▲재료 정보
    - 3T MDF
    - 지름 5mm 목봉

    ※ 저는 디바이스마트의 '파인우드원형봉'을 사용합니다만, 다이소나 화방에서 파는 오뎅꼬치로 대체 가능합니다. 오뎅꼬치가 훨씬 저렴하니 참고 바랍니다.
    디바이스마트 : www.devicemart.co.kr/14626





    ▲도면 정보
    접착제 없이 빡빡하게 끼워지도록 설계했으나, 레이저커터마다 kerf 값이 다르기 때문에 너무 헐겁거나 빡빡할 수도 있습니다. 설계시 kerf 값을 0.06으로 설정했습니다.


    ▲조립 방법
    (작업중)




    ▲라이센스
    이 페이지에서 공유하는 1개의 도면은 저작자표시(CC BY) 라이센스를 따릅니다. 출처표시만 하면 어떤 방식으로든 활용할 수 있습니다. 상업적으로도 활용 가능합니다.


    도면파일을 다운받으려면 상단 링크를 클릭합니다.
